TECHART TCX-01
产品使用说明书
警告
- ➤为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。
使用须知
- ➤安装卡口适配器时，小心不要使其受到机械性冲击。
- ➤避免在多尘或过脏的地方更换镜头和卡口适配器。
- ➤当在装有镜头的情况下携带相机时，请同时握住相机和镜头。
- ➤在拍摄时，尽可能同时握住相机和镜头。
- ➤请勿触摸卡口适配器触点。若卡口适配器触点沾有污垢等，可能会干扰在相机与镜头之间传送和接受信号，从而造成操作故障。
- ➤请勿触摸卡口适配器内部。如发现卡口适配器内部有污垢，请用吹气刷或软刷将其轻轻拂去，切勿摩擦。
- ➤使用135mm以上镜头时，会增加卡座的负载。此时请对镜头使用三脚架等配件。
使用须知
- ➤安装卡口适配器时，小心不要使其受到机械性冲击。
- ➤避免在多尘或过脏的地方更换镜头和卡口适配器。
- ➤当在装有镜头的情况下携带相机时，请同时握住相机和镜头。
- ➤在拍摄时，尽可能同时握住相机和镜头。
- ➤请勿触摸卡口适配器触点。若卡口适配器触点沾有污垢等，可能会干扰在相机与镜头之间传送和接受信号，从而造成操作故障。
- ➤请勿触摸卡口适配器内部。如发现卡口适配器内部有污垢，请用吹气刷或软刷将其轻轻拂去，切勿摩擦。
- ➤使用135mm以上镜头时，会增加卡座的负载。此时请对镜头使用三脚架等配件。
存放卡口适配器
- ➤务必始终将防尘盖装在卡口适配器上。
- ➤请勿将卡口适配器长期存放在潮湿的地方，以免发霉。
结露
- ➤若将卡口适配器从寒冷的地方直接拿到温暖的地方，卡口适配器可能会结露，为了避免这种情况，请先将卡口适配器放在塑料袋或相似物品中，然后将其带到温暖的地方。当袋中温度到达环境温度时，取出卡口适配器。
清洁卡口适配器
- ➤请勿使用有机溶剂（如稀释剂或汽油）来清洁卡口适配器。

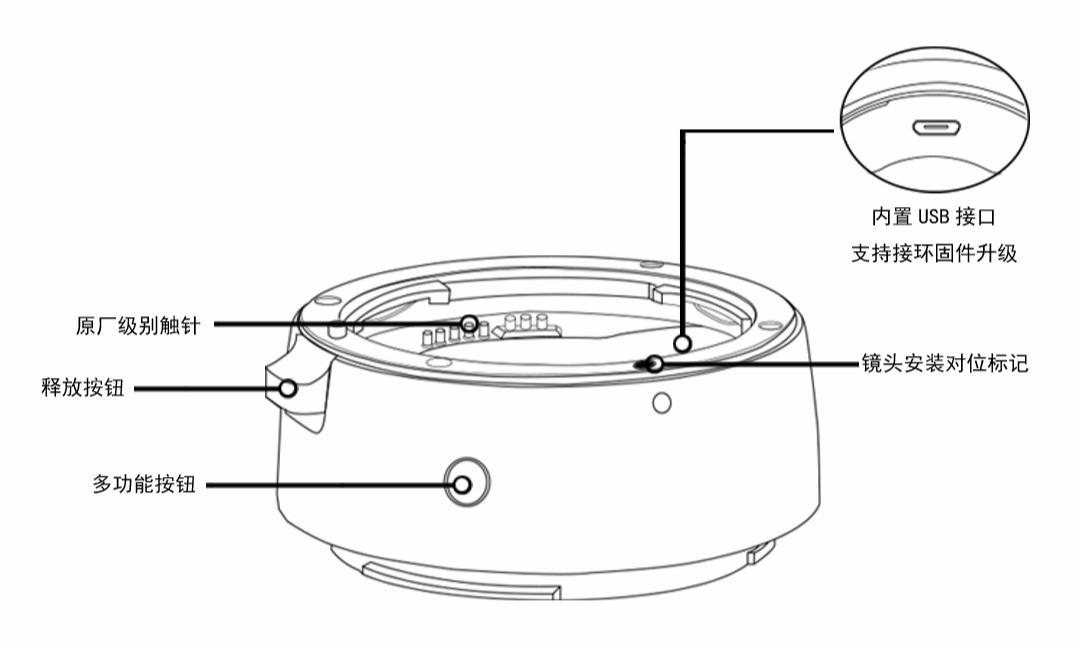

安装卡口适配器
- ➤将卡口适配器上相机安装标志对准相机上白色标记。将卡口适配器插入相机卡座中，并将其顺时针转动，直至锁紧到位。
- ➤将镜头上的安装标记对准卡口适配器上红色标记，将镜头插入卡口适配器的卡座中，并将其顺时针转动，直至锁紧到位。
- 注:*安装镜头或卡口适配器，请全程保持相机机身电源关闭。
- *安装镜头与卡口适配器时，请勿按压释放按钮，否则镜头或卡口适配器将结合不当。
- *切勿倾斜插入镜头及卡口适配器。
拆卸卡口适配器
- ➤按住卡口适配器（相机机身）上的释放按钮，并逆时针转动镜头（卡口适配器），直至转动停止。小心的将镜头（卡口适配器）从卡座中拔出。
拍摄注意事项
- ➤实际距离与镜头的距离标尺不同；
- ➤当镜头调焦环放在无限远时，使用卡口适配器拍摄，最近对焦距离与镜头焦距相关。
- ➤当镜头调焦环放在无限远时，如最近对焦距离无法满足，需调节镜头上的调焦环来改变最近对焦距离。
产品功能
- ➤支持佳能、适马、腾龙等 EF 卡口自动镜头自动对焦、自动同步光圈。
- ➤支持蔡司 ZE 手动带芯片镜头 , 自动同步光圈。
- ➤支持不带芯片的手动镜头。
- ➤支持镜头焦段和光圈信息写入 Exif。
- ➤支持客户端固件升级。
- ➤支持镜头防抖开启。
产品特性
- ➤主动改变镜头对焦速率 , 以符合哈苏X1D对焦机制。
- ➤增加多功能按键 , 可解决微距和其他多行程镜头 , 以及程序冲突的镜头写入数据及使用问题。
- ➤接环内壁一次性铸模完成 , 高级植绒工艺 , 避免光线反射。
使用说明
- ➤哈苏X1D相机没有焦平面快门 , 只支持镜间快门和电子快门 , 使用 TCX-01 转接其他镜头时 , 必须在菜单里设置快门功能为电子快门。
- ➤使用手动对焦模式或者手动镜头时 , 请切换 AF 为 MF 模式 . 镜头上按钮拨至MF。
- ➤使用多行程镜头和微距镜头时 , 请在镜头上把行程按钮拨置 Full 或者最大行程 . 开机时按住接环上的多功能按钮 , 直至屏幕点亮并且完整显示信息时才可松开按钮。
注意事项
- ➤电子快门下 , 可能产生果冻效应 , 主要是快门速度慢于对焦物体移动速度 , 或者相机移动速度。
- ➤部分 135 的镜头转接时会产生暗角 , 主要原因是像场不足以覆盖 44x33 画幅而产生的问题，也有遮光罩遮挡产生的可能。
- ➤目前接环的固件仍旧在升级开发中 , 有新固件发布 , 经销商会通知用户 , 请自行升级。
- ➤镜头的对焦体验 , 因为各个镜头的对焦速率不一样 , 可能有不同的体验 , 属于正常范围 ,如有不能自动对焦等 bug 的镜头，请反馈给经销商，我们尽力解决。

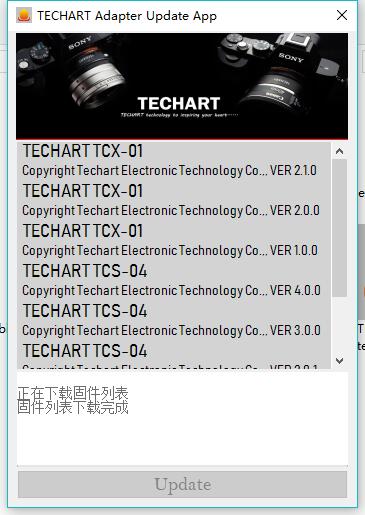

固件升级流程
- ➤下载USB固件升级程序。
- ➤用USB数据线连接TCX-01接环。
- ➤运行固件升级程序图标。（注意：一定要先连接数据线后才启动升级程序）
- ➤在固件列表中选择该接环的型号及想要升级的版本；
- ➤点击Update按钮进行升级；
