Manual
TECHART TCS-04
产品使用说明书
警告
- ➤为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。
使用须知
- ➤安装卡口适配器时，小心不要使其受到机械性冲击。
- ➤避免在多尘或过脏的地方更换镜头和卡口适配器。
- ➤当在装有镜头的情况下携带相机时，请同时握住相机和镜头。
- ➤在拍摄时，尽可能同时握住相机和镜头。
- ➤请勿触摸卡口适配器触点。若卡口适配器触点沾有污垢等，可能会干扰在相机与镜头之间传送和接受信号，从而造成操作故障。
- ➤请勿触摸卡口适配器内部。如发现卡口适配器内部有污垢，请用吹气刷或软刷将其轻轻拂去，切勿摩擦。
- ➤使用135mm以上镜头时，会增加卡座的负载。此时请对镜头使用三脚架等配件。
使用须知
- ➤安装卡口适配器时，小心不要使其受到机械性冲击。
- ➤避免在多尘或过脏的地方更换镜头和卡口适配器。
- ➤当在装有镜头的情况下携带相机时，请同时握住相机和镜头。
- ➤在拍摄时，尽可能同时握住相机和镜头。
- ➤请勿触摸卡口适配器触点。若卡口适配器触点沾有污垢等，可能会干扰在相机与镜头之间传送和接受信号，从而造成操作故障。
- ➤请勿触摸卡口适配器内部。如发现卡口适配器内部有污垢，请用吹气刷或软刷将其轻轻拂去，切勿摩擦。
- ➤使用135mm以上镜头时，会增加卡座的负载。此时请对镜头使用三脚架等配件。
存放卡口适配器
- ➤务必始终将防尘盖装在卡口适配器上。
- ➤请勿将卡口适配器长期存放在潮湿的地方，以免发霉。
结露
- ➤若将卡口适配器从寒冷的地方直接拿到温暖的地方，卡口适配器可能会结露，为了避免这种情况，请先将卡口适配器放在塑料袋或相似物品中，然后将其带到温暖的地方。当袋中温度到达环境温度时，取出卡口适配器。
清洁卡口适配器
- ➤请勿使用有机溶剂（如稀释剂或汽油）来清洁卡口适配器。

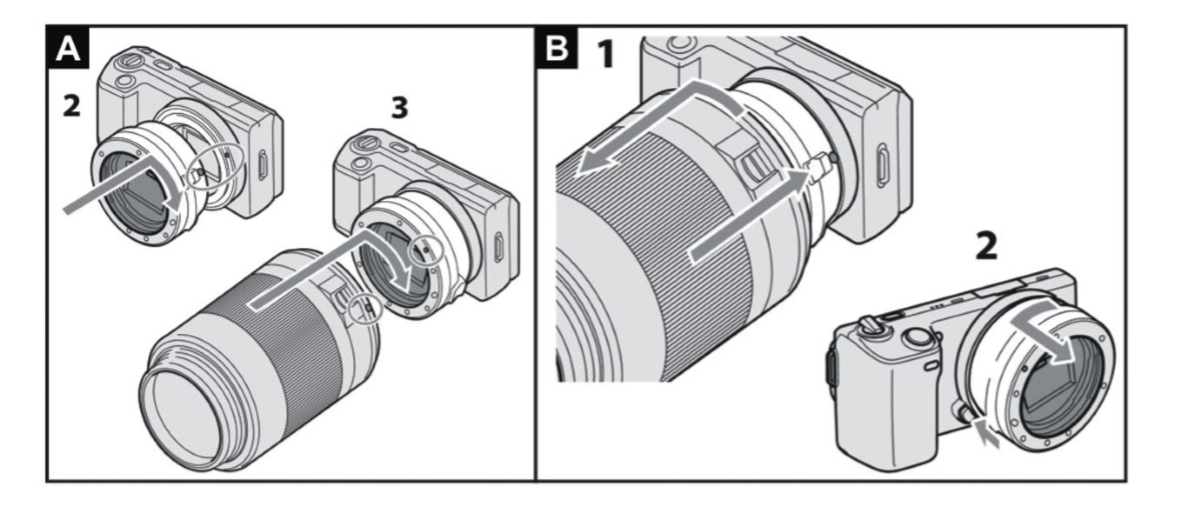

安装卡口适配器
- ➤将卡口适配器上相机安装标志对准相机上白色标记。将卡口适配器插入相机卡座中，并将其顺时针转动，直至锁紧到位。
- ➤将镜头上的安装标记对准卡口适配器上红色标记，将镜头插入卡口适配器的卡座中，并将其顺时针转动，直至锁紧到位。
- 注:*安装镜头或卡口适配器，请全程保持相机机身电源关闭。
- *安装镜头与卡口适配器时，请勿按压释放按钮，否则镜头或卡口适配器将结合不当。
- *切勿倾斜插入镜头及卡口适配器。
拆卸卡口适配器
- ➤按住卡口适配器（相机机身）上的释放按钮，并逆时针转动镜头（卡口适配器），直至转动停止。小心的将镜头（卡口适配器）从卡座中拔出。
拍摄注意事项
- ➤实际距离与镜头的距离标尺不同；
- ➤当镜头调焦环放在无限远时，使用卡口适配器拍摄，最近对焦距离与镜头焦距相关。
- ➤当镜头调焦环放在无限远时，如最近对焦距离无法满足，需调节镜头上的调焦环来改变最近对焦距离。
产品功能
- ➤支持EF卡口蔡司ZE 系列手动镜头记录EXIF数据、自动曝光及自动同步光圈。
- ➤支持EF卡口自动镜头记录EXIF数据及自动功能，如自动对焦、自动同步光圈、自动曝光、镜头防抖。
- *注：EF 卡口自动镜头包括佳能原厂、适马及腾龙镜头。具体参照镜头列表，不在 优化镜头列表的镜头其他品牌 EF 卡口自动镜头不确保有较好的兼容性。
- ➤支持EF卡口增倍镜使用时，镜头保持自动功能，如佳能1.4X及2X增倍镜。
- *注：使用增倍镜后，最大光圈要大于或等于 F8 才可以正常使用，否则自动对焦会失效。
产品特性
- ➤一对一优化超过60支EF卡口镜头。
- ➤增加对腾龙镜头的特别优化。
- ➤确保常用的长焦镜头在索尼A9等高速机身上，具备稳定可靠的高速追焦连拍功能。
- ➤最大程度减少超广镜头在转接时的边缘画质损失。
- ➤增加多功能实体按键，实现以下快捷功能：
- 1、长按Fn功能键两秒，接环会记录最后一次镜头的对焦距离，在进行其他位置的对焦动作后，按一下功能键即可回到上次记录的对焦距离。
- 2、开机时长Fn按功能键，镜头对焦刻度会从最近距离转到无穷远，代表接环强制写入此镜头数据。
- *注：强制写入镜头数据：
- 1、是对接环没有正确载入部分镜头数据所提供的附加功能。镜头只需一次正确 写入数据，即可永久记录，无需重复操作。
- 2、;一些老款 EF 卡口镜头，需要手动将对焦刻度转到最近对焦距离刻度，再按住 多功能键开机，开机时观察对焦刻度窗口，对焦刻度是否从最近转到无穷远位置， 如果没有，请重复上面操作，直到成功。
- 3、对于多行程镜头，比如微距镜头，请把镜头上对焦行程开关拨到 FULL 上， 或者拨到最近对焦距离到无穷远刻度上。

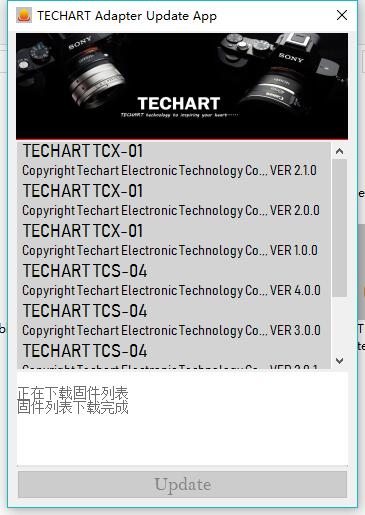

固件升级流程
- ➤下载USB固件升级程序。
- ➤用TYPE-C型USB数据线连接TCS-04接环。
- ➤运行固件升级程序图标。（注意：一定要先连接数据线后才启动升级程序）
- ➤在固件列表中选择该接环的型号及想要升级的版本；
- ➤点击Update按钮进行升级；
